电子式塑料外壳式断路器HKKM3E
所属分类：
产品中心
低压元器件系列产品
塑料式外壳断路器
HKKM3E系列电子式塑料外壳式断路器(以下简称断路器)，适用于交流50Hz( 或60Hz)，其额定绝缘电压为800V，额定工作电压400V或690V、额定工作电流至800A的电路中作不频繁转换及电动机不频繁起动之用。断路器具有过载长延时反时限、短路短延时反时限、短路短延时定时限、短路瞬时和欠压保护功能，缺相保护功能(可选)，能保护线路和电源设备不受损坏，断路器保护特性齐全，精确，能提高供电可靠性。避免不必要的停电，其中“Z.B”型控制带有通讯接口，可进行“四遥”，以满足控制中心和自动化系统的要求。
断路器按照其额定极限短路分断能力，分为M型(较高分断型)、H型(高分断型)二种。该断路器具有体积小、分断能力高、飞孤短、抗振动等特点。
断路器可垂直安装(即竖装)，亦可水平安装(即横装)。
断路器具有隔离功能，其相应符号为:
断路器不可倒进线，即只允许1，3、5接电源线2、4.6接负载线。
断路器具USB接口，可连接编程器，进行参数修改，故障读取。
库存剩余
隐藏域元素占位
- 产品描述
-
- 商品名称: 电子式塑料外壳式断路器HKKM3E
- 商品编号: 003
<strong>产品概述</strong> <br> HKKM3E系列电子式塑料外壳式断路器(以下简称断路器)，适用于交流50Hz( 或60Hz)，其额定绝缘电压为800V，额定工作电压400V或690V、额定工作电流至800A的电路中作不频繁转换及电动机不频繁起动之用。断路器具有过载长延时反时限、短路短延时反时限、短路短延时定时限、短路瞬时和欠压保护功能，缺相保护功能(可选)，能保护线路和电源设备不受损坏，断路器保护特性齐全，精确，能提高供电可靠性。避免不必要的停电，其中“Z.B”型控制带有通讯接口，可进行“四遥”，以满足控制中心和自动化系统的要求。<br> 断路器按照其额定极限短路分断能力，分为M型(较高分断型)、H型(高分断型)二种。该断路器具有体积小、分断能力高、飞孤短、抗振动等特点。<br> 断路器可垂直安装(即竖装)，亦可水平安装(即横装)。<br> 断路器具有隔离功能，其相应符号为:<img src="https://omo-oss-image.thefastimg.com/portal-saas/new2023063014095610778/cms/image/fd2458a0-4670-47f4-b8ae-55fbb7c55fa9.png" width="100px" alt="华坤电器" title="华坤电器" la="la" needthumb="true"><br> 断路器不可倒进线，即只允许1，3、5接电源线2、4.6接负载线。<br> 断路器具USB接口，可连接编程器，进行参数修改，故障读取。

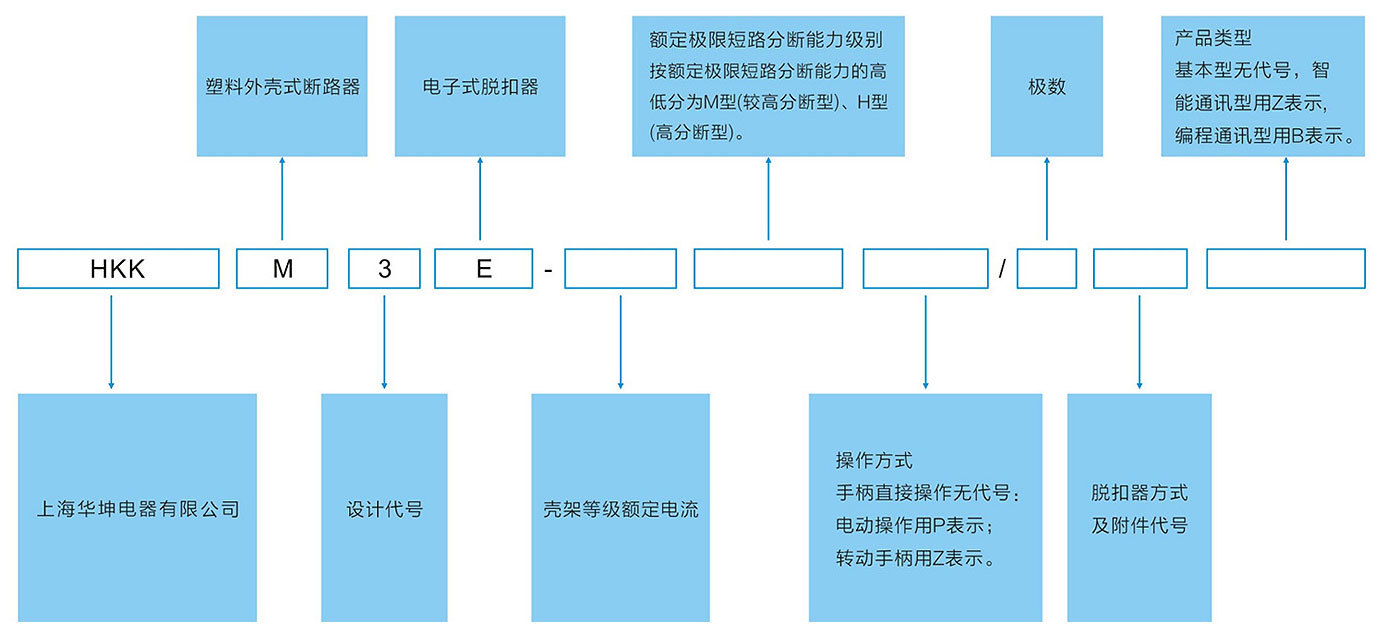

型号及含义
主要技术参数
型 号 HKKM3E-160 HKKM3E-250 壳架等级额定电流Inm(A) 160 250 额定电流In(A) 16~32(16,20,25,32),32~63(32,63,40,45,50,55,60,63),
63~160(63,70,75,80,85,90,95,100,125,160)100~250(100,125,140,160,180,200,225,250) 额定极限短路分断能力级别 M H M H 极数(P) 3 4 3 4 3 4 3 4 额定极限短路
分断能力Icu(kA)AC400V 50 85 50 85 AC690V 20 20 额定运行短路
分断能力Ics(kA)AC400V 35 50 35 50 AC690V 10 10 外形尺寸（mm）
W(3/4) 92/122 107/142 L 150 165 H 92 90 额定运行短路分断能力Icw(kA)/1S 无 额定工作电压Ue(V) AC400、AC690 额定绝缘电压Ui(V) AC800 额定冲击耐受电压Uimp(V) 8000 飞弧距离mm 50 隔离适用性 适用 使用类别 A A 电气寿命(次) AC400V 8000 8000 AC690V 1500 1000 机械寿命(次) 免维护 20000 20000 有维护 40000 40000 型 号 HKKM3E-400 HKKM3E-800 壳架等级额定电流Inm(A) 400 630,800 额定电流In(A) 200-400(200,225,250,280,315,350,400) 400-630(400,420,440,460,480,500,530,560,600,630)
630-800(630,640,660,680,700,720,740,760,780,800)额定极限短路分断能力级别 M H M H 极数(P) 3 4 3 4 3 4 3 4 额定极限短路
分断能力Icu(kA)AC400V 65 100 75 100 AC690V 20 30 额定运行短路
分断能力Ics(kA)AC400V 42 65 50 65 AC690V 15 20 外形尺寸(mm)
W(3/4) 150/198 210/280 L 257 280 106.5 115.5 额定运行短路分断能力Icw(kA)/1S 8(630A),10(800A) 额定工作电压Ue(V) AC400,AC690 额定绝缘电压Ui(V) AC800 额定冲击耐受电压Uimp(V) 8000 飞弧距离mm 100 隔离适用性 适用 使用类别 B B 电气寿命(次) AC400V 7500 7500 AC690V 1000 500 机械寿命(次) 免维护 10000 10000 有维护 20000 20000
