- 商品名称: HKKAPF有源电力滤波器
<strong>产品功能</strong> <br> ● 降低电流畸变率THDi＜5% <br> ● 谐波补偿次数：2～50次任意次数可选 <br> ● 可同时补偿15种不同次数的谐波
产品外形

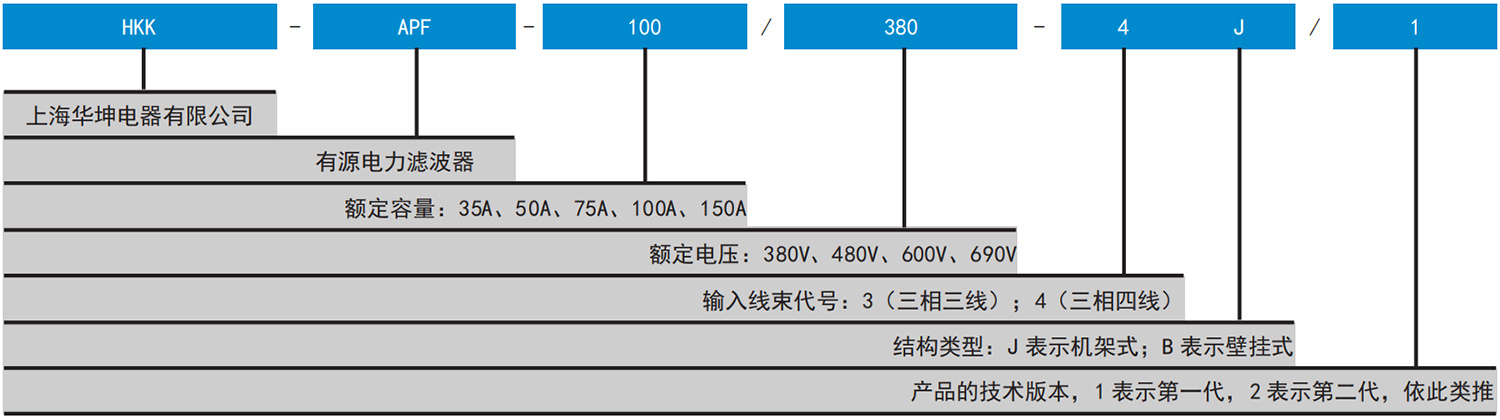

产品型号及含义
-
规格型号 400V 480V 600V 690V 35A 50A 75A 100A 150A 100A 100A 100A 系统参数 额定输入线电压 380V(-15%~+20%) 480V(-20%～+20%) 600V(-20%～+20%) 690V(-30%~+15%) 电网频率 50/60Hz(范围：45Hz～62Hz) 可并机台数 1～10台 整机效率 ≥97% ≥98% 电网结构 三相三线/三相四线 三相三线 电流互感器 150/5～10000/5 电路拓扑 三电平 性能指标 额定容量 35A 50A 75A 100A 150A 100A 100A 100A 滤波范围 2～50次任意次数谐波，可选可调 滤波能力 THDi<5% 响应时间 <15ms <20ms 控制算法 FFT算法、智能FFT算法、瞬时无功算法 开关频率 20kHz 冷却模式 智能风冷 噪声指标 <56dB <65dB 通讯监控能力 通讯接口 Rs485、网口 通讯协议 Modbus协议、电总协议、TCP/IP 显示界面 LCD4.3寸或LCD7寸触摸彩屏；LED指示灯 PC端软件 有，所有参数可直接通过PC设置 保护功能 过压/欠压保护、短路保护、逆变桥反向保护、过补偿保护 故障报警 有，最多报警记录256条 监控方式 支持集中监控和独立监控 机械特性 固定方式 机架式、壁挂式 机架式 进线方式 机架式后进线，壁挂式上进线 后进线 尺寸(宽×高
×深，mm³)484×156
×655.5484×180
×655.5484×180
×655.5484×234
×655.5544×234
X6555研发中 单模块净重 30kg 33kg 33kg 40kg 47.5kg —— —— —— 颜色 国标7035-浅灰色(可定制) 环境要求 海拔高度 <1500米，按额定容量使用；1500~5000m之间，根据国标GB/T3859.2,每增加100m,额定容量降低1% 运行温度 -25～40℃ 相对湿度 5%～95%,无凝露 防护等级 IP20 -

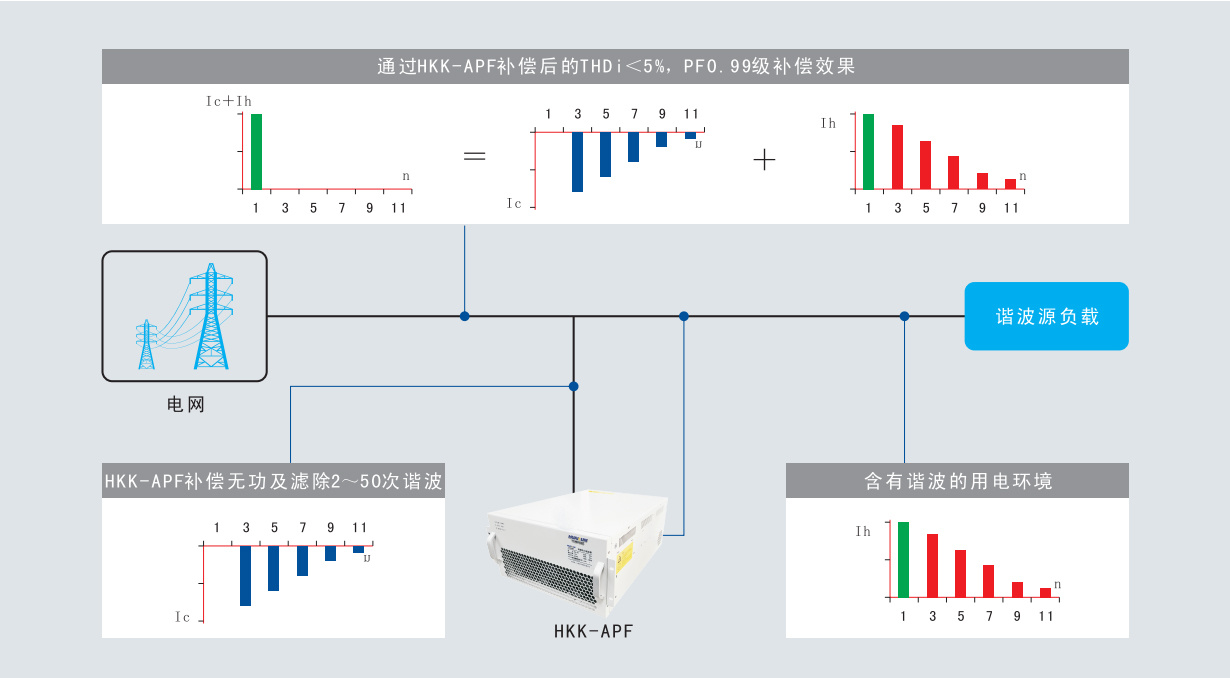

有源电力滤波器通过外部电流互感器CT,实时监测负载电流，并通过内部DSP计算，提取出负载电流的谐波成分，然后通过PWM信号发送给内部IGBT，逆变产生一个和负载谐波大小相等，
方向相反的电流注入到电网中补偿谐波电流，实现谐波治理的功能。

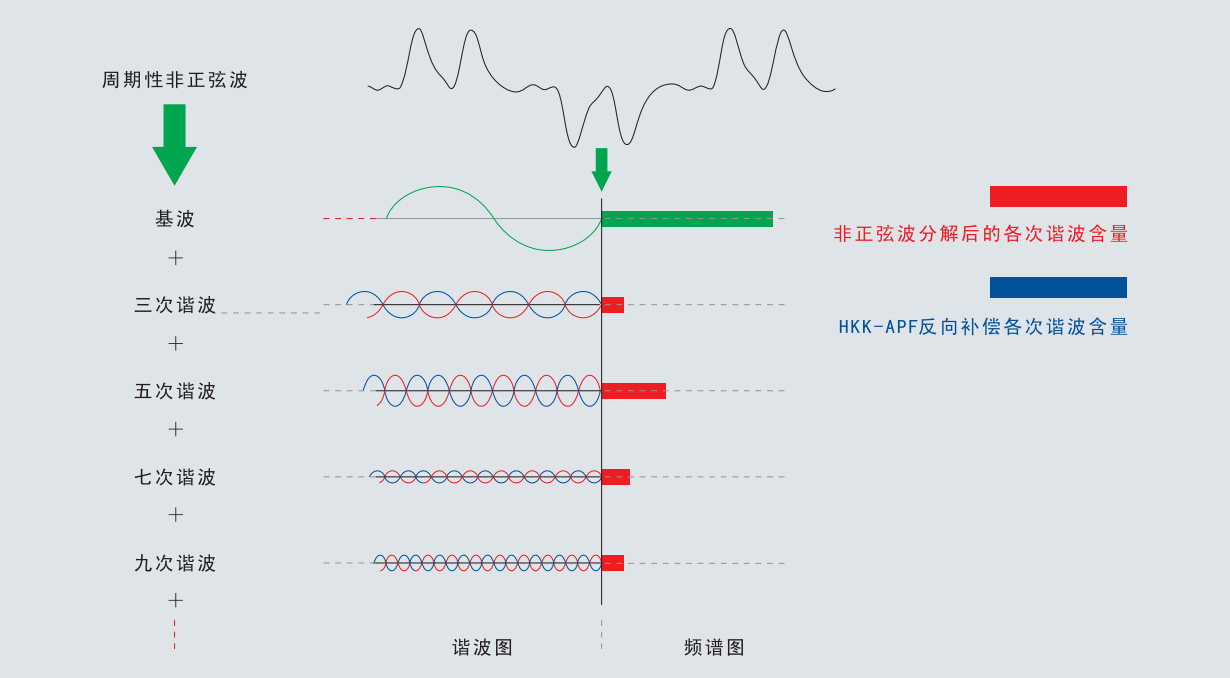

各次谐波电流与基波电流叠加最终表现为非正弦波形
实现完美电能质量系统
谐波补偿
HKK-APF可滤除2～50次谐波，根据需要有选择的设置谐波电流的补偿次数及各次谐波的补偿率。 无功补偿
容性感性（-1～1）无级补偿，PF 0.99完美无功补偿效果。 三相不平衡
三相有功不平衡补偿，三相无功不平衡补偿、分相补偿。
全面保护功能提升用户应用稳定性
学习功能
除了傅里叶算法外，华坤独创了智能傅里叶算法，能够自动学习电网环境及系统阻抗，有效避免系统 震荡，使系统达到最稳定的补偿状态。 谐振抑制
在负载变化过程中，若出现谐振，HKK-APF能自动抑制谐振，避免故障。 温度检测
实时监控模块内部温度和IGBT器件温度，当温度过高时会发出过温警报，自动关闭停止补偿。 各种保护
HKK-APF具备各种保护功能：过电压、欠电压、过电流、短路保护等。
便于融入系统的设计

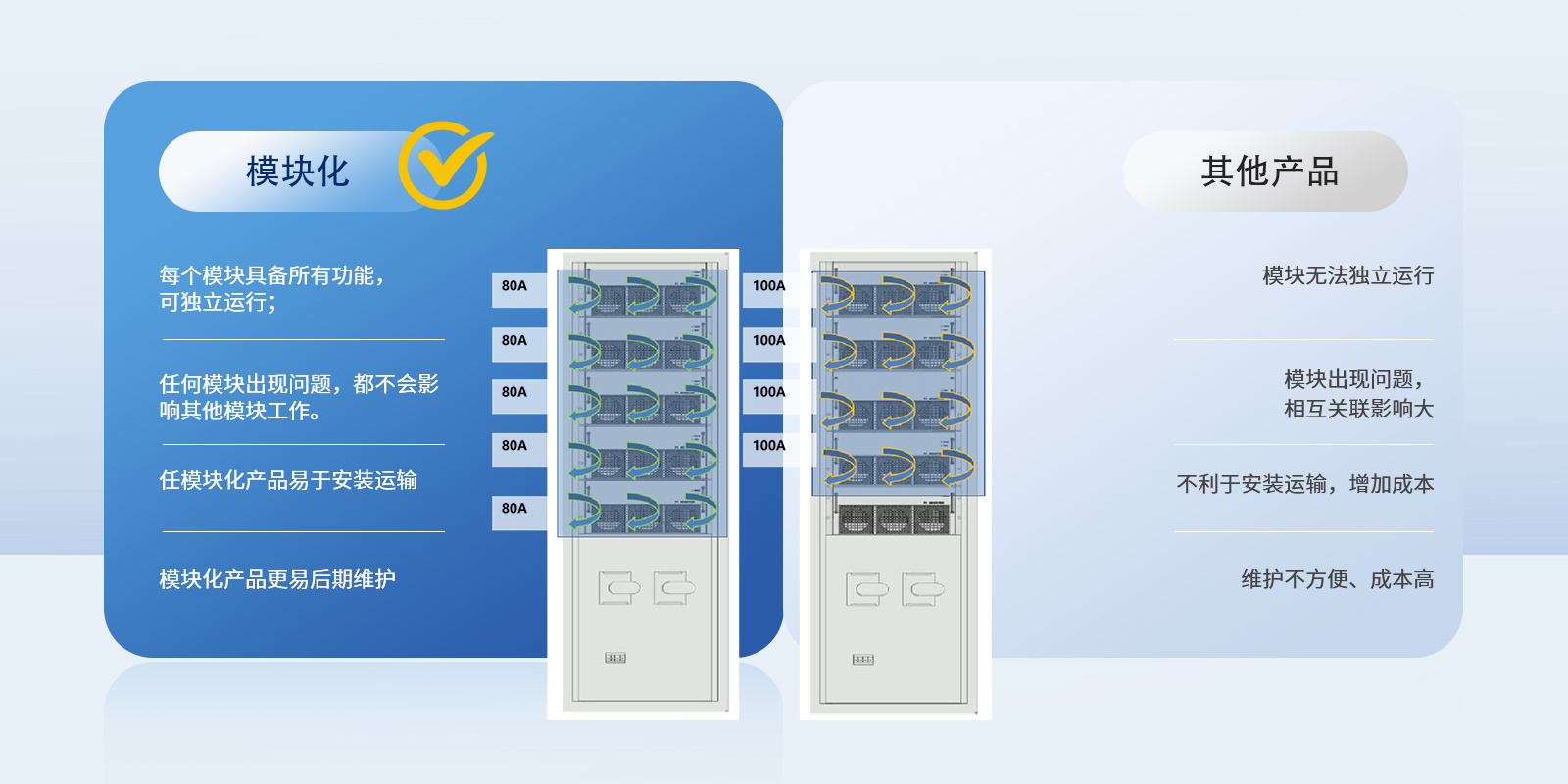

独立风道 华坤独特的多层空间散热设计，可有效隔绝环境中分层粘附，提高产品散热效率。 模块化设计 华坤HKK-APF采用模块化设计，体积小重量轻，安装时无需吊机、叉车等大型设备，省时、省力。壁挂 式设计，安装灵活，特别适用于空间小的场所。 灵活稳定 模块有35～150A五种容量，任意容量组合并机，单柜容量可达600A，满足不同容量需求。任意模块都 能实现所有功能，任意模块出现问题，其余模块都能正常运行，以保证系统安全运行的连续性。
良好地人机交互体验
谐振监测 华坤HKK-APF针对不同的机型配备多种监控方式，包括4.3寸触摸彩屏、7寸全彩液晶触摸屏及后台监控 软件，以适应用户不同的需求。 模块化设计 通过HKK-APF的监控系统，用户可清晰了解如补偿前后系统波形图、频谱图、电流有效值大小、THDi、 THDu、功率因数、有功功率、无功功率、视在功率等系统的电能质量改善情况。 -
产品图特征

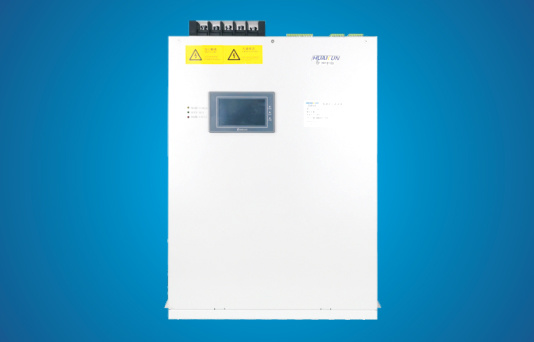

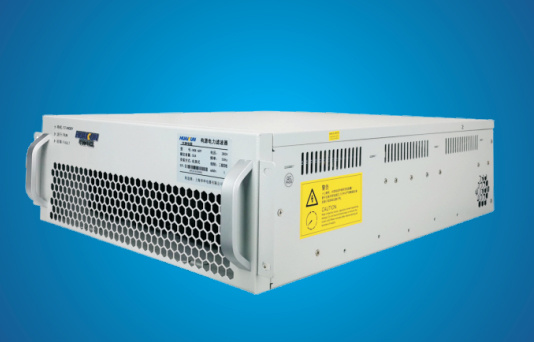

1、HKK-APF系列机架式产品2、HKK-APF系列挂壁式产品 ● 电压等级覆盖：380V/480V/600V/690V
● 模块容量：35A/50A/75A/100A/150A● 电压等级覆盖：380V
● 模块容量：35A/50A/75A/100A/150A

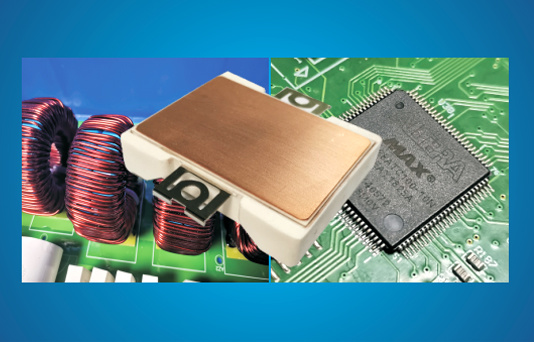

产品细节展示 ● 高频电感
● IGBT（绝缘栅双极型晶体管）

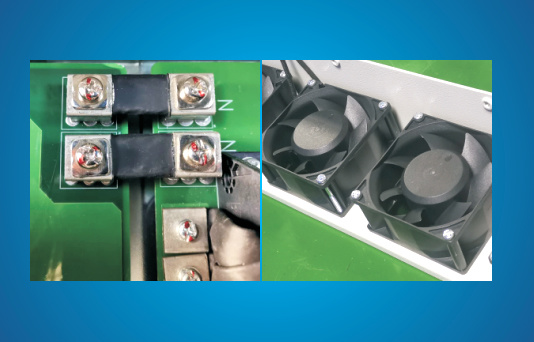

● DSP（数字信号处理器）● 接近无电线设计——铜排
● 独立风道设计

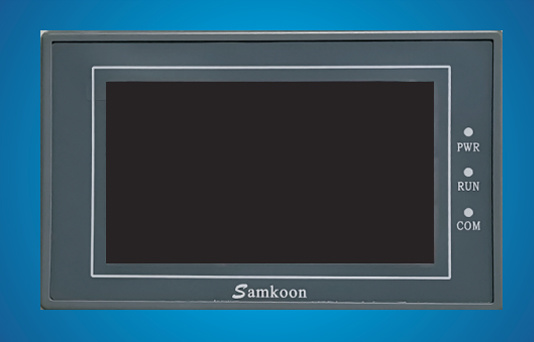

● 单模块配备4.3寸LCD触摸彩屏

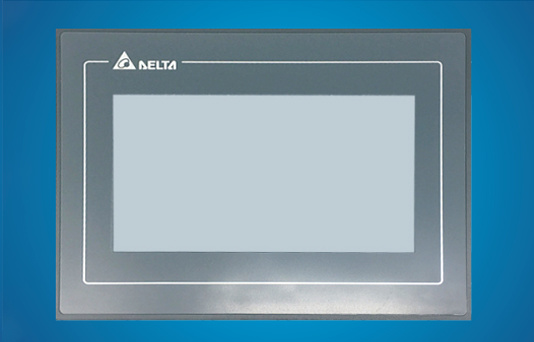

● 整柜采用7寸全彩触摸屏
-

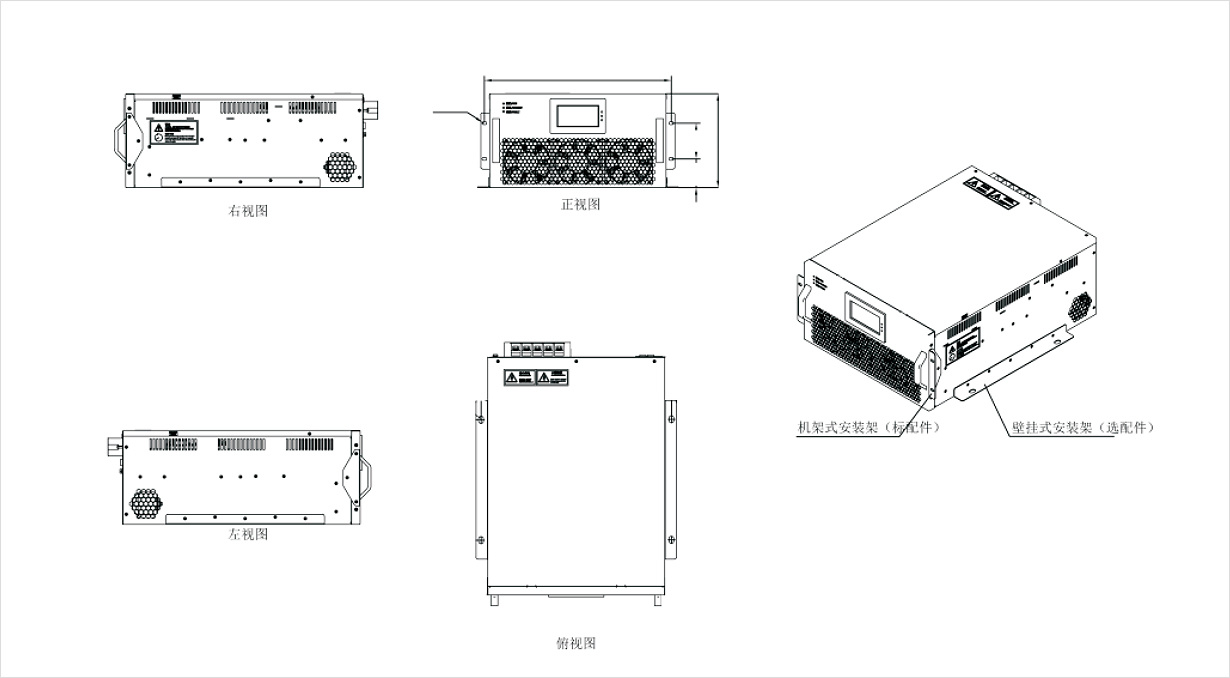

HKK-APF机架式产品尺寸
型 号 尺寸(宽X高X深)/mm 重量/kg HKK-APF-35/380-4J/1 484×156×655.5 30 HKK-APF-50/380-4J/1 484×180×655.5 33 HKK-APF-75/380-4J/1 484×180×655.5 33 HKK-APF-100/380-4J/1 484×234×655.5 40 HKK-APF-150/380-4J/1 544×234×655.5 47.5
HKK-APF壁挂式产品尺寸
型 号 尺寸(宽×高X深)/mm 重量/kg HKK-APF-35/380-4B/1 500×156×655.5 30 HKK-APF-50/380-4B/1 500×180×655.5 33 HKK-APF-75/380-4B/1 500×180×655.5 33 HKK-APF-100/380-4B/1 500×234×655.5 40 HKK-APF-150/380-4B/1 560×234×655.5 47.5 -
汽车制造
谐波源：整流器、变频器
谐波设备：点焊机、二氧化碳保护焊、输送系统、冲床、电焊机
IDC行业
谐波源：uPs、变频器
谐波设备：UPS、开关电源、变频空调、电梯、照明
医院
谐波源：UPS、整流器
谐波设备：主要负载为医院精密电子设备、照明及变频通风设备、计算机及uPs、荧光灯等
现代建筑
谐波源：整流器、变频器
谐波设备：开关电源、变频空调、电梯、照明、水泵、节能灯、可控硅调光系统、大型LED设备
剧院、广电
谐波源：整流器、变频器、可控硅调光开光电源
谐波设备：照明、电梯、音响、空调、屏幕、可控硅调光
光伏
谐波源：整流器、可控硅谐波设备：单晶炉、切片机
石油开采
谐波源：整流器、变频器
谐波设备：交流发电机组(经可控硅整流器供直流电)、井架(绞车、滑车)、钻盘、泥浆泵
半导体
谐波源：单晶炉、可控硅
谐波设备：单晶炉、石英绀蜗主题公园及酒店
谐波源：变频器、UPS、开关电源
谐波设备：摆锤、过山车(150A左右)、索道(转盘电机)、垂直升降类项目、中央空调、采暖、通风、照明、电梯
钢铁冶炼
谐波源：整流器、变频器、可控硅
谐波设备：高炉、转炉、中频炉、电弧炉传送系统
造纸
谐波源：变频器、卤素灯
谐波设备：碎浆机、超压机、切纸、数控机床、电弧灯、卤素灯、空调
地铁
谐波源：UPS、变频器、开关电源谐波设备：电梯、照明、UPS
污水处理
谐波源：变频器、整流器
谐波设备：风机、泵类(凝结水泵、循环水泵、给水泵、射水泵)
垃圾发电
谐波源：变频器、整流器
谐波设备：泵类(凝结水泵、循环水泵、给水泵、射水泵)
电动汽车充电站
谐波源：整流器谐波设备：充电机
橡胶
谐波源：变频器、可控硅
谐波设备：密炼机、挤出机、成型机、硫化机
关键字：
有源电力滤波器
多重技术管理系统谐振
HUAKUN 的有源滤波器（APF）可以实现2次到50次谐波全补偿，补偿率可以由客户自由设定，输出补偿电流随系统谐波含量的变化而变化，帮助你获得良好的电能质量。
不同的负载产生不同的谐波含量，在不同的工况下，谐波含量会发生动态变化。
可调节的补偿次数与补偿率
调设特定的谐波补偿次数/ 百分比
智能傅立叶算法
自主学习和适应系统阻抗特性神经网络
谐振监控
实时监控系统阻抗， 系统一旦发生谐振，有源滤波器自动停止补偿，谐振消除后重新自动补偿
温度监控
IGBT及发热的关键器件温度监控
用户舒适人机交互系统
PC端监控系统
8 英寸
全彩集中监控触摸屏
3.8 英寸
LCD全彩监控屏
4.3英寸
全彩LCD触摸屏
独立风道—免维护设计
> 防尘 > 散热 > 防水雾
华坤电器产品及成本优势
目前由于电子元器件国内技术水平和生产水平比较薄弱，所以华坤电器所采用的主要电子元器件都是国外进口。
例如：IGBT功率模块是德国英飞凌、电容是日本黑金刚的、继电器是美国泰科、芯片是美国仙童、贴片电阻是台湾国巨的等；所以国外进口和国内生产其本质是一样的都是采用国际知名品牌的电子元器件，且这些电子元器件国内无法生产所以没有替代性；
在成本上因为零部件进口关税相比整机进口关税要低所有在国内组装生产成本
产品特性
HKKAPF有源电力滤波器
卓越效果
卓越的无功补偿效果
COSφ0.99级无功补偿功能
三相不平衡补偿功能
容感性负载-1~1补偿效果
可有效避免因未及时无功补偿而带来的利率电费罚款
稳定快速
稳定快速的无功补偿效果
实时补偿，全响应时间小于15ms
动态响应时间小于50us
无过补、无欠补、无谐振
补偿容量等于安装容量，不受系统电压跌落影响
元器件式
模块化设计实现元器件式产品应用
元器件式产品设计理念，与通用无功补偿应用方式一致
单模块容量包含33KVAR、50Kvar，66KVar单柜可达500Kvar、用户还可自行设计柜体
易使用、以运输、易维护
多种组合
适应任意工况的组合应用
纯SVG,治理无功
SVG+LC，治理无功
持久耐用
服务寿命长
设计寿命为10万小时，免维护
典型应用领域
汽车制造
谐波源：整流器、变频器
谐波设备：点焊机、二氧化碳保护焊、输送系统、冲床、电焊机
IDC行业
谐波源：UPS、变频器
谐波设备：UPS、开关电源、变频空调、电梯、照明
医院
谐波源：UPS、整流器
谐波设备：主要负载为医院精密电子设备、照明及变频通风设备、计算机及UPS、荧光灯等
现代建筑
谐波源：整流器、变频器
谐波设备：开关电源、变频空调、电梯、照明、水泵、节能灯、可控硅调光系统、大型LED设备
剧院、广电
谐波源：整流器、变频器、可控硅调光开光电源
谐波设备：照明、电梯、音响、空调、屏幕、可控硅调光
光伏
谐波源：整流器、可控硅
谐波设备：单晶炉、切片机
石油开采
谐波源：整流器、变频器
谐波设备：交流发电机组(经可控硅整流器供直流电)、井架(绞车、滑车)、钻盘、泥浆泵
半导体
谐波源：单晶炉、可控硅
谐波设备：单晶炉、石英绀蜗
主题公园及酒店
谐波源：变频器、UPS、开关电源
谐波设备：摆锤、过山车(150A左右)、索道(转盘电机)、垂直升降类项目、中央空调、采暖、通风、照明、电梯
钢铁冶炼
谐波源：整流器、变频器、可控硅
谐波设备：高炉、转炉、中频炉、电弧炉传送系统
造纸
谐波源：变频器、卤素灯
谐波设备：碎浆机、超压机、切纸、数控机床、电弧灯、卤素灯、空调
地铁
谐波源：UPS、变频器、开关电源
谐波设备：电梯、照明、UPS
污水处理
谐波源：变频器、整流器
谐波设备：风机、泵类(凝结水泵、循环水泵、给水泵、射水泵)
垃圾发电
谐波源：变频器、整流器
谐波设备：泵类(凝结水泵、循环水泵、给水泵、射水泵)
电动汽车充电站
谐波源：整流器谐波设备：充电机
橡胶
谐波源：变频器、可控硅
谐波设备：密炼机、挤出机、成型机、硫化机
